Anwendung
Zur Reduzierung von Schwingungen werden die InnoBalancer eingesetzt. Rotierende Teile in Antrieben, Getrieben, Pumpen, Lüftern
und vielen anderen technischen Erzeugnissen verursachen Schwingungen. Diese Schwingungen müssen oft reduziert werden, um durch ruhigen Lauf Produktqualität und Lebensdauer zu erhöhen.
Die InnoBalancer erlauben eine zielgerichtete Reduktion der Schwingungen durch Auswuchten. Sowohl scheibenförmige als auch längliche Rotoren können zielsicher und zügig ausgewuchtet werden. Die InnoBalancer unterstützen dabei das Auswuchten im Betriebszustand.

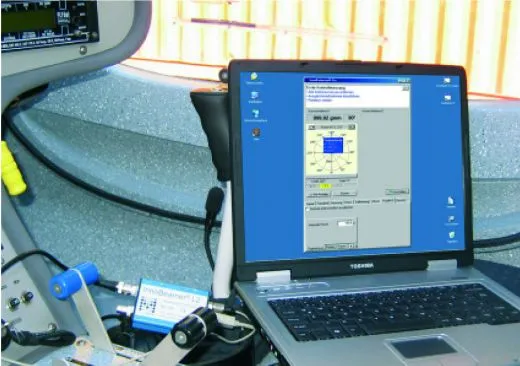

Der Rotor wird vorteilhaft direkt im eingebauten Zustand ausgewuchtet.
So werden aufwendige Demontagearbeiten und der zeitraubende Transport eines Rotors zu einer Auswuchtmaschine eingespart. In vielen Fällen ist auch nur bei einer Auswuchtung des fertig montierten Rotors mit allen Anbauteilen ein zufriedenstellendes Laufverhalten zu erreichen.
Eigenschaften

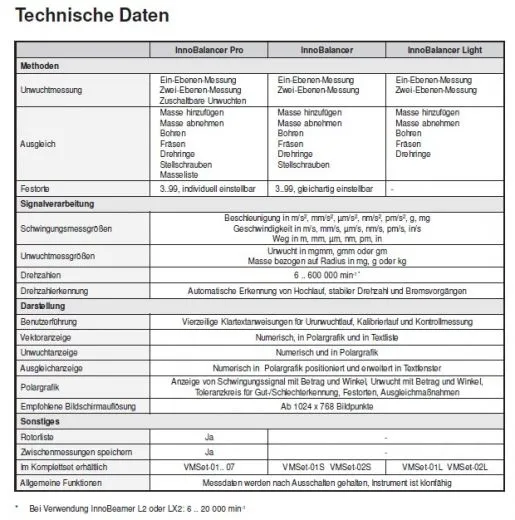

Die InnoBalancer werden in 3 Versionen angeboten. Bereits die Light-Version ermöglicht das Auswuchten in einer und in zwei Ebenen sowie den Ausgleich über Masse hinzufügen/Masse abnehmen, Bohren, Fräsen und Drehringe. Die Standard-Version bietet zusätzlich den Festort-ausgleich
und den Ausgleich durch Stellschrauben. In der Pro-Version können die Festorte sogar mit unterschiedlichen Ausgleichmethoden oder Ausgleichparametern versehen werden. Zudem steht hier eine Rotorliste zur Verfügung, in welcher sich auch die einzelnen Messläufe speichern lassen.

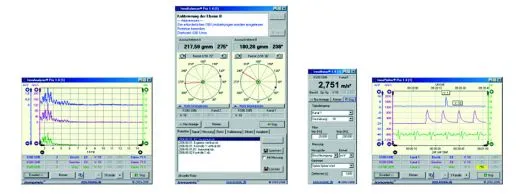

Diese können später zur Fortsetzung der Messung wieder aufgerufen werden. Der Anwender wird im Klartext durch den Auswuchtvorgang begleitet. Durch die automatische Drehzahlerkennung muss er die Messung nicht manuell starten. Resultate werden sowohl numerisch als auch in der übersichtlichen Polargrafik angezeigt, die jeder Auswuchtebene zugeordnet ist. Für erweiterte Informationen lässt sich ein Informationsfenster einblenden.
Mit der leistungsfähigen Berichtsfunktion erzeugen Sie Berichte ganz nach individuellen Anforderungen. Nach der einmaligen Konfiguration generieren Sie Auswuchtberichte mit nur einem Knopfdruck.

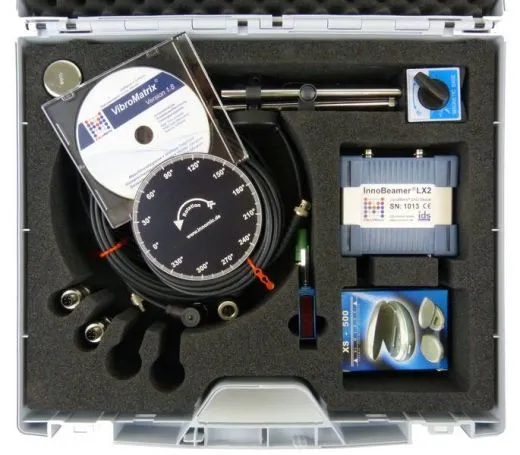

Im praktischen Koffer finden Sie alles, was Sie für das Ein- bzw. Zweiebenenauswuchten benötigen. Ein umständliches Zusammenstellen benötigter Einzelkomponenten entfällt.
Ein Ausbau des Systems durch weitere Software-Instrumente, z.B. zur Frequenz- oder Hochlaufanalyse ist jederzeit möglich. Neue Hardware Komponenten sind dafür nicht erforderlich.
VMSetA-01-1 Komplett-Set für das Propeller-Auswuchten, bestehend aus
- 1x InnoBeamer LX2
- 1x VibroMatrix
-USB-Stick inkl. Dokumentation
- 1x USB-Kabel
- 1x Sychronisationskabel, i310
- 1x Industriesensor iCS80
- 1x Haftmagnet, i532
- 1x Gewindeadapter, i564
- 1x Aufnehmerkabel i120-5, 5m
- 1x Reflexlichtschranke WL12
- 1x Anschlusskabel i313-5 für WL12, 5m
- 1x Reflexionsfolie ca. 100 cm², i608
- 1x Schere zum Zuschnitt für Reflexionsfolie
- 1x Montageplatte, i597
- 1x Taschenwaage inkl. 500g Justiergewicht, i602, i603
- 1x Winkelmessring, i607
- 1x Koffer
- 1x InnoBalancer Pro Software
